回转窑、选矿设备

产品介绍

回转窑是指旋转煅烧窑（俗称旋窑），属于建材设备类。回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。

回转窑

回转窑结构

回转窑设备由回转筒体、支承装置、带挡轮支承装置和窑头、窑尾密封装置、喷煤管装置等部分组成。窑体与水平呈3°左右的倾角放置在托滚上，托轮装置支承了整个窑体，挡轮装置控制窑体上下窜动。传动部分除设置主传动外，还设置了为保证在主传动电源中断时仍能使窑体慢速转动、防止窑体变形的辅助传动装置。窑头采用壳罩式密封，窑尾装有轴向接触式密封装置。

回转窑内部有耐火砖，因为窑内部有高温气体和高温的物料。设备的加热装置来自于窑头的喷嘴，喷嘴装置将粉料喷入窑内，煅烧产生的废气与物料进行交换后，由尾部导出。

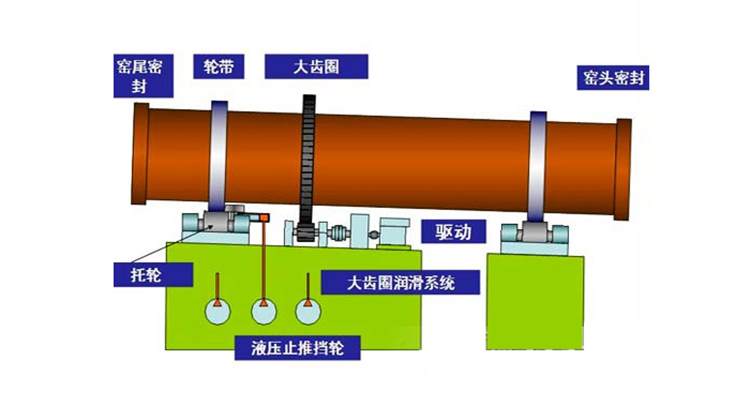

回转窑结构

回转窑原理

不管什么回转窑其工艺差不多都是一个原理，目前我们仅以湿法回转窑工艺做以介绍和分析。目前红星公司生产的湿法回转窑窑体通常比较长(长径比为30～40)，为增加窑的传热面积，常在窑尾分挂有链条，加速水分蒸发。湿法回转窑生产时在生料磨中加入水，将生料制成含水为回转窑30%～40%的料浆，经均化达到要求的料浆由窑头喂料机送入窑内煅烧成熟料，出窑熟料经冷却机冷却，送入熟料库，原煤经烘干兼粉磨成煤粉后再燃烧供给给熟料煅烧所需热量。
